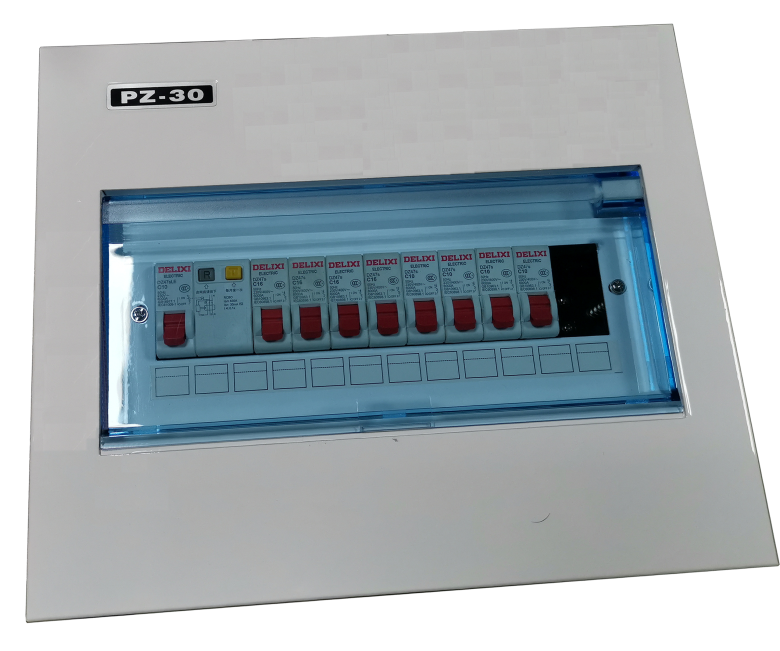

PZ30終端照明配電箱 概述
概述PZ30終端照明配電箱适用于各種樓宇和廠房的照明控制、中小型電器設備控制和電能分配，額定電壓 220/380V，設備最大總電流 250A，單路輸出最大電流80A，額定短時耐受電流6kA，最多輸出可達 45 路。PZ30終端照明配電箱有嵌入式和懸挂
概述
PZ30終端照明配電箱适用于各種樓宇和廠房的照明控制、中小型電器設備控制和電能分配，額定電壓 220/380V，設備最大總電流 250A，單路輸出最大電流80A，額定短時耐受電流6kA，最多輸出可達 45 路。PZ30終端照明配電箱有嵌入式和懸挂式安裝方式，适用于建築物的不同部位。内部器件通用型強，變換方便，可滿足現場施工的适應型配置和後期調整。
型号及含義
産品名稱 | 安裝方式 | 規格 |
PZ30 | M-明裝 R-暗裝
| 4=4回路 6=6回路 8=8回路 10=10回路 12=12回路 15=15回路 18=18回路 20=20回路 24=24回路 30=30回路 36=36回路 45=45回路 |
引用文件
PZ30 模數化終端組合電器（配電箱）遵循并符合以下國家标準的要求：
GB 7251.3 —1997 對非專業人員可進入場地的低壓成套開關設備和控制設備—配電闆的特殊要求
GB 4208 —1993 外殼防護等級（ IP 代碼）
JB/T 7121—1993 模數化終端組合電器
使用環境條件
1、周圍空氣溫度 -25℃～40℃。
2、海拔不超過 1000m。
3、周圍空氣沒有明顯地受到塵埃、煙、腐蝕性和/或可燃性氣體、蒸汽或鹽霧的污染。
4、濕度條件如下：在 24h内測得的相對濕度的平均值不超過95%；
5、地震烈度不超過 8 度
主要技術參數
項 目 | 單 位 | 數值 |
額定電壓 | V | 220 380 220/380 |
額定頻率 | Hz | 50 |
額定電流（單路輸出） | A | 6 10 16 20 25 32 40 50 63 80 |
額定電流（裝置總電流） | A | 250 |
額定短路開斷電流 | kA | 6 |
防護等級 | IP30 |
