概述

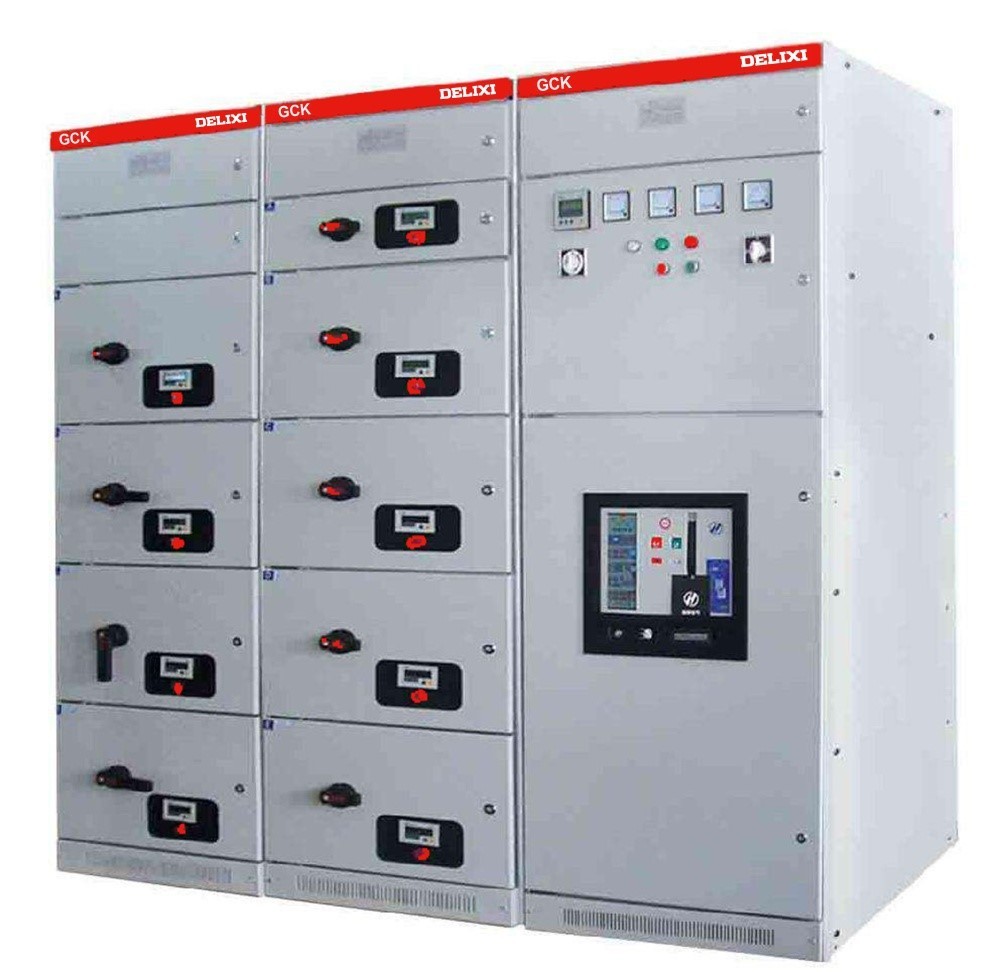

GCK系列電動機控制中心，主要是由一些組合式電動機控制單元，和其它功能單元組合而成。這些單元以上下重疊的方式安裝對閉的金屬櫃體内。用設置在櫃體上方的水平母線，将每個櫃體聯結在一起， 同一櫃體的功能單元則并聯在垂直母線上。櫃體共分水平母紀區、垂直母線區、電纜區和設備安裝區等四個互相隔離區域，功能單元分别安裝在各自的小室内，當任何一個功能單元發生事故時，均不多有其它單元，防止事故擴大。本産品符合JB/T9661-1999标準。該産品采用IEC114規定的IP40防護等級，當所有的門和護闆關閉時，或門開啟時以及功能單元外于移出位置時，均能達到相應的防護等級，這樣可确保人身安全。該産品設置有完善可靠的接地系統和保護電路，所有功能單元均能按規定的性能要求，分斷短路電流，進線單元具有三段保護特性。因此，可以保證供電的可靠性，和設備與系統的安全。所有功能單元，均可通過接口件與PC線闆(可編程序控制器)或微處理機連結，作為自動控制系統的執行單元，根據用戶需要還可以提供其它内容的功能單元和功能組合，該産品适用于交流380V,頻率50Hz的電路中。

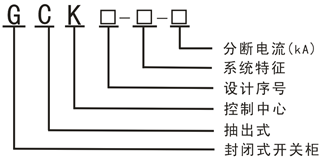

型号及含義

使用條件

1、周圍空氣溫度不高于+40℃，不低于-5℃，且24h内的平均溫度不高于+35℃
2、戶内安裝使用，使用地點的海拔高度不超過200m.
3、周圍空氣相對濕度為+40℃是不超過50%，在較底溫度時允許有較大的相對濕度（例如+20℃時為90%），應考慮到由于溫度的變化可能會偶然産生凝露的影響。
4、設備安裝時與垂直面的傾斜度不超過5度。
5、設備應安裝在無劇烈震動和沖擊的地方，以及不足使電器元件受到腐蝕的場所
6、設備應安裝在沒有強電場或強磁場影響及沒有火災或爆炸危險的場所。

技術特點

1、主要電器性能符合國際電工委員會IEC标準和美國電氣制造商協會NEMA标準。

2、受電主開關具有三段(瞬間、短延時及過載)保護，為與下一級主開關(具有瞬時及過載二段保護)配合，取消瞬間-段，避免了越領築閘。且具有自投、無自投和切換裝置供選用。

3、照明及家用電器電路主開關具有瞬成時，過載和漏電保護，本電路尤宜於電鑽、手提砂輪機等移動電器的供電。

4、受電電路裝有電流表、有功和無功電度表。250A及以上債電路可裝或不裝電流表及電度表。其他大于37W或60A的電路安裝有電流表。

5、事故時可加裝燈光和報警裝置。

主要技術參數
