XGN2-12箱型固定式金屬封閉開關設備

概述

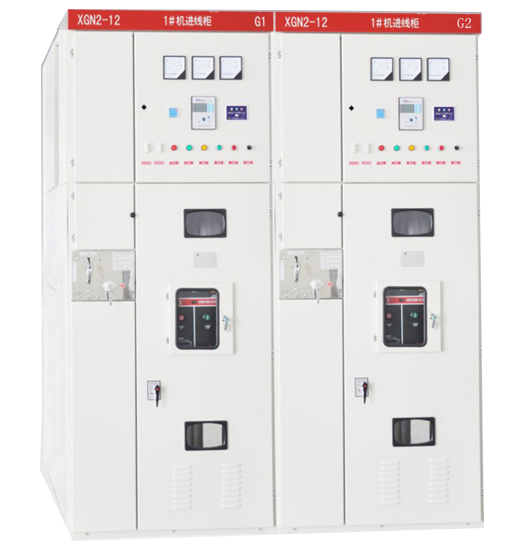

XGN2-12箱型固定式金屬封閉開關設備(以下簡稱開關櫃)是我公司新一代高壓電器成套産品，符合國家标準GB3906《-35kV交流金屬封閉開關設備》電力部DLT404《戶内交流高壓開關櫃訂貨技術條件》的要求，也滿足國際标準IEC60298《1kV以上52kV以下交流金屬封閉開關設備和控制設備的要求》。 該産品吸收了國外的先進技術，它體積小，僅是普通開關櫃體積的50%，斷路器具有可靠性高，性能好；“五防”聯鎖機構可靠、簡單等優點。開關櫃是3.6、7.2、12kV三相交流電50Hz單母線分段的戶内成套裝置，作為接受和分配電能之用。并具有對電路進行控制、保護和監視等功能，可使用在各類型發電廠、變電站及工礦企業，高層建築等場所，也可與環網櫃組合應用于開閉所中。

型号及含義

使用條件

1、海拔高度不超過1000m；

2、環境溫度：-25℃ ~ +40℃，24小時内平均溫度不超過+35℃；

3、水平傾斜度不大于3°；

4、地震烈度不超過8；

5、無劇烈振動和沖擊及爆炸危險場所。

技術特點

1、櫃體采用優質角鋼焊接而成；

2、斷路器室位于櫃體中(下)部，安裝、調試、維護方便。标準配裝VS1斷路器，并設有壓力釋放通道，确保人身安全；

3、采用先進可靠的旋轉式隔離開關，可在主母線帶電下安全進入斷路器室檢修；

4、整櫃防護等級IP2X；

5、設有可靠功能齊全的強制性機械閉鎖裝置，簡便有效達到“五防”要求；

6、具有可靠的接地系統；

7、門上裝有觀察窗，可清楚觀察到櫃内元件的工作狀态；

8、操作機構閉鎖采用同XGN2-12櫃用的JSXGN閉鎖機構，簡單可靠方便實用；

9、進出線電纜低于櫃體前部，方便用戶連接。

主要技術參數
